5.2.10.1   Papierrollen, Achse stehend

Fallbeispiele: Papier und andere rollenförmige Ladungen


Bei Zeitungsdruckpapier ist es wichtig, dass der Containerboden absolut sauber ist. Selbst kleinste Verunreinigungen am Boden, die sich in die Rollen eindrücken, könnten zu einem Stillstand einer Druckstraße führen. Als Bodengarnier empfiehlt sich Kraftpapier o. Ä. Auch Unterlagen aus rutschhemmenden Materialien können angebracht sein. Diese müssen mindestens den Rollenquerschnittsflächen entsprechen.

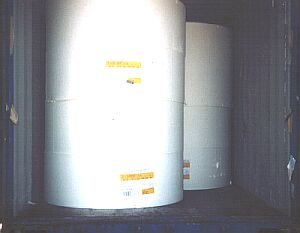

  kompakte Verladung bei Rollendurchmessern von 1.300 mm


Problemlos ist die Verladung von Papier- oder Kraftlinerrollen, wenn die Durchmesser eine absolut kompakte Verladung zulassen, wie hier bei Rollen mit einem Durchmesser von 1.300 mm.


  verbleibende Lücken bei Rollendurchmessern von 1.500 mm


Bei Rollen von beispielsweise 1.500 mm Durchmesser verbleiben Lücken. Diese dürfen nicht - aus Gründen der Lastverteilung - wie hier im Bereich der Türen belassen werden.


  Aussteifen einer Lücke bei Rollendurchmessern von 1.500 mm


Die beiden ersten Rollen werden angeladen. Die dritte wird auf die Position der letzten Rolle gestellt und der Halbbogen der Rolle, der nach vorne und zur Mitte zeigt, wird am Boden mit Kreide nachgezeichnet. Danach wird die Rolle drei in ihre endgültige Position gebracht. Die Holzpallung zwischen Rolle zwei und drei wird angebracht und fixiert. Mit Rolle vier wird die Beladung abgeschlossen.


  Holzpallung zum Absteifen
von Rollen - Draufsicht


Die Absteifung besteht links und rechts aus je einem breiten Brett (a), auf das senkrecht je zwei Riegel (b) genagelt werden. Auf diese Riegel werden im Abstand von einem Viertel der Rollenhöhe von oben und unten gemessen jeweils Querbretter (c) oder Riegel genagelt. Diese dienen als Auflage für die Pallhölzer (d).

Damit die Absteifung ihre Position nicht verändern kann, muss sie unbedingt fixiert werden. Wie, das hängt von den Verhältnissen im Container ab.


  kleine Ladelücke im Türbereich bei Rollendurch-
messern von 1.425 mm


Auch eine relativ kleine Lücke sollte geschlossen werden. Dabei müssen Punktbelastungen unbedingt vermieden werden.


  Aussteifen einer Lücke im Türbereich - Draufsicht


Vor die Mitte der Rolle(n) wird ein Brett senkrecht gestellt. Im oberen und unteren Viertel - nach Bedarf zusätzlich auch in der Mitte - werden Kanthölzer quer zwischen den Containersicken eingepasst. Senkrecht dazu werden Bretter, Riegel oder Kanthölzer so eingepasst, dass die Restlücke bis zum Türflügel ausgefüllt wird.


  Aussteifen einer Lücke im Türbereich


  mangelhaftes Packen von Papierrollen


Auf keinen Fall dürfen Lücken an beiden Seiten gelassen werden. Es sei denn, sie werden ausgefüllt.


  mit Luftstaupolstern gesicherte Papierrollen
- Stirnseitenansicht


Bei schmalen Restlücken um ca. 20 cm lassen sich stehende Rollen kostengünstig mit Luftstaupolstern sichern.
