5.2.8.7   Kisten mit Überhöhe und Überbreite auf Flats - Fallbeispiel 1

Zwei Plywoodkisten auf einem 40'-Flat


Ohne Rechnungen anstellen zu müssen, kann bereits gesagt werden, dass die vorhandenen Sicherungen nicht ausreichend sind.

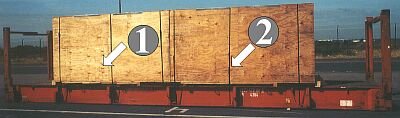

  mangelhaft gesicherte Kisten auf einem 40'-Flat
- Seitenansicht


Die beiden Plywoodkisten haben eine Masse von je 4.000 kg. Sie sind jeweils 4,10 m lang, 2,50 m breit und 2,20 m hoch. Ihr ausmittiger Schwerpunkt ist vorschriftsmäßig gekennzeichnet und liegt verhältnismäßig tief (in der Abbildung mit (1) und (2) gekennzeichnet).


  mangelhaft gesicherte Kisten auf einem 40'-Flat
- Schrägansicht


Die drei je Kiste verwendeten Stahlbänder verlieren bei weiterem Einschneiden in die Kistenschalung ihre Vorspannung und können dann ihre Funktion als Niederbindung nicht mehr erfüllen. Sie wirken dann als bereits gelockerte Direktzurrungen überwiegend nur noch in der Vertikalen.

In die vier Keile sind jeweils drei Nägel eingeschlagen. Sie bewirken keine ausreichende Längssicherung. Insbesondere können die Nägel der Keile leicht herausgehebelt werden, da das zwischen Kiste und Keilen gelegte Querholz nur eine sehr geringe wirksame Höhe hat (3).

Eine angemessene Längssicherung kann erreicht werden, indem die Kisten mit ihren Schwerpunkten symmetrisch gestaut und gegen die Stirnwände geblockt werden:


Variante der Längssicherung von zwei Kisten durch Holzpallungen

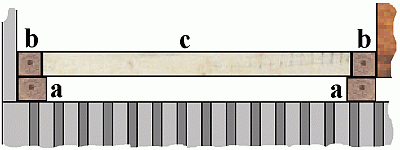

  Detailansicht einer Holzpallung


Um mit Pallhölzern im belastungsfähigen Bodenbereich der Kisten absteifen zu können, werden zwei Querhölzer (a) vor die Stirnwände des Flats und der Kisten platziert. Die Höhe dieser Hölzer muss den Unterklotzungen der Kiste entsprechen. Auf die Querhölzer (a) kommen zwei weitere Querhölzer (b), die etwas schmaler als die Hölzer (a) sein müssen, damit sich ein entsprechendes Widerlager für die Absteifungen aus den genau einzupassenden Hölzern (c) ergibt. Alle Hölzer sind untereinander und die Hölzer (a) am Flatboden anzuheften. Bei Bedarf sind die Hölzer (c) mit Holzbrettern untereinander zu verschwertern.


Um bei der Quersicherung der Kisten nicht auf Niederzurrungen angewiesen zu sein, ist es besser, diese auf Lücke zu setzen und abzublocken:


Variante der Längssicherung von zwei Kisten durch Holzpallungen


Die Stauweise der Kiste ist gegenüber dem Original geändert worden: Die Kisten stehen nur einseitig - nicht aber beidseitig - über. Dadurch werden nur zwei anstatt drei Stellplätze in Anspruch genommen.


  Sicherung überbreiter und überhoher Kisten - Seitenansicht




Eine angemessene Quersicherung der Kisten kann durch seitlich geführte Umspannungen erreicht werden. Diese würden zwar bei dem sehr niedrigen Schwerpunkt der Kisten bereits als Sicherung ausreichen, um jedoch kein Risiko einzugehen, wird angeraten, zusätzlich pro Kiste zwei Niederzurrungen aus Bandstahl als Kippsicherung anzubringen. Um die Vorspannung des Bandstahls zu garantieren und ein Einschneiden in die Kistenschalung zu verhindern, sollte der Bandstahl über Autoreifensegmente geführt werden.
Stahlband für Nieder-
zurrungen über Autoreifen-
segment gespannt



Hier noch einmal die Details:


  fachmännische Sicherung überbreiter und überhoher Kisten
- Details in der Draufsicht -


1 und 2 = Horizontal geführte Umspannungen zur seitlichen Sicherung
3 = Niederzurrungen zur Kippsicherung
4 = Verschwerterung der Holzpallungen
