5.3.9.3.2    Schachteln auf Paletten -
Fallbeispiel 2

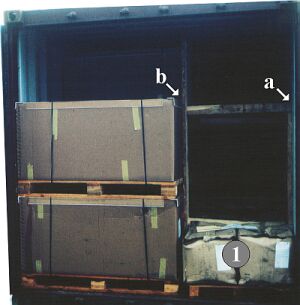

Der simple Holzrahmen aus je zwei senkrecht gestellten Brettern und quer eingepassten Kanthölzern sichert zwar die linken Paletten und schützt die bereits lädierten Schachteln, muss jedoch abgeändert werden. Im gezeigten Zustand verursacht die obere Quersteife punktförmige Belastungen an der Containerseitenwand (a) und das einzelne Brett an der Palette (b).


bedingt versandfähige Schachteln in einem Container

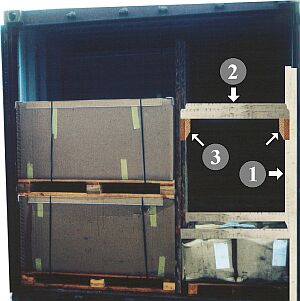

Besser ist es, zwei Rahmen zur Gesamtabsteifung zu benutzen und die Konstruktion zu modifizieren: Die Steher (1) werden höher gewählt. Die Querhölzer (2) liegen nicht auf den Stehern auf, sondern an den Stehern an. Dadurch verteilt sich der Druck besser. Untergenagelte Hölzer (3) verbinden die Konstruktion und Verhindern ein Absacken der oberen Quersteifen.


verbesserte Rahmenkonstruktion zum Absteifen
